Затвор щитовой канальный

Описание и область применения

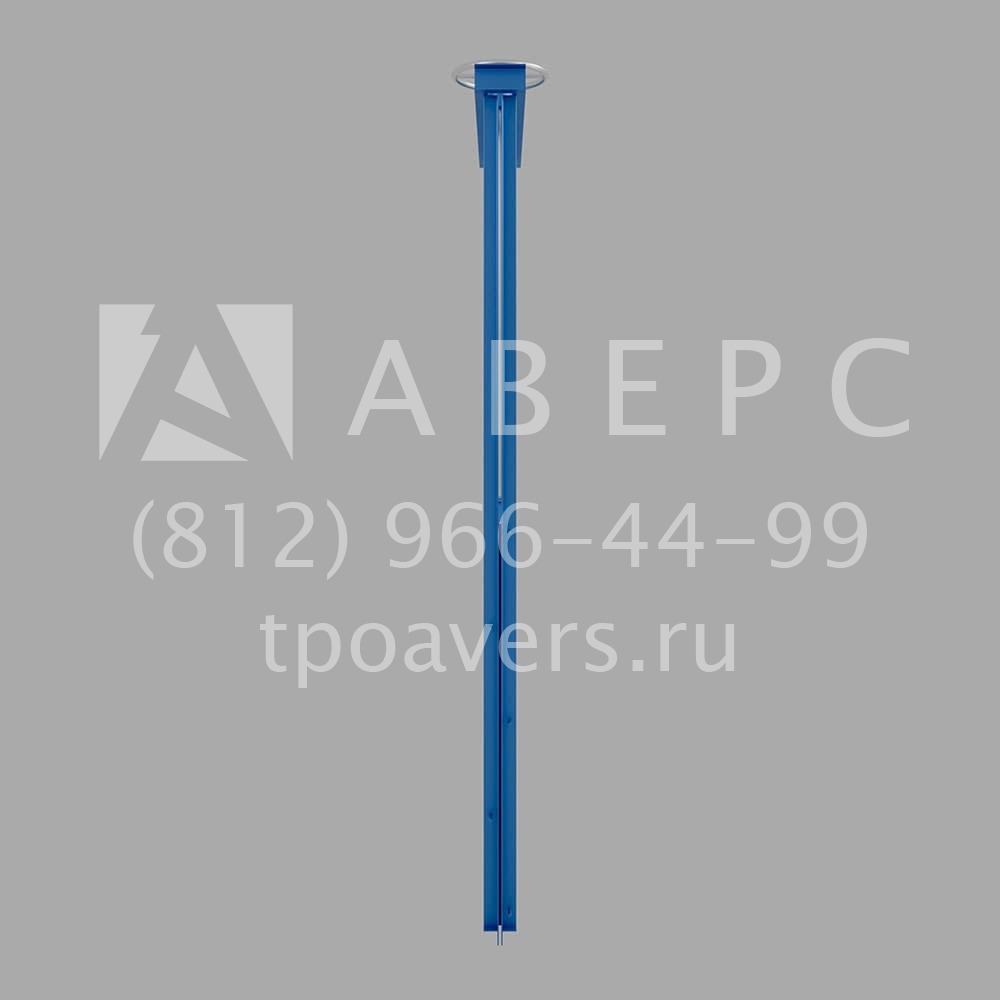

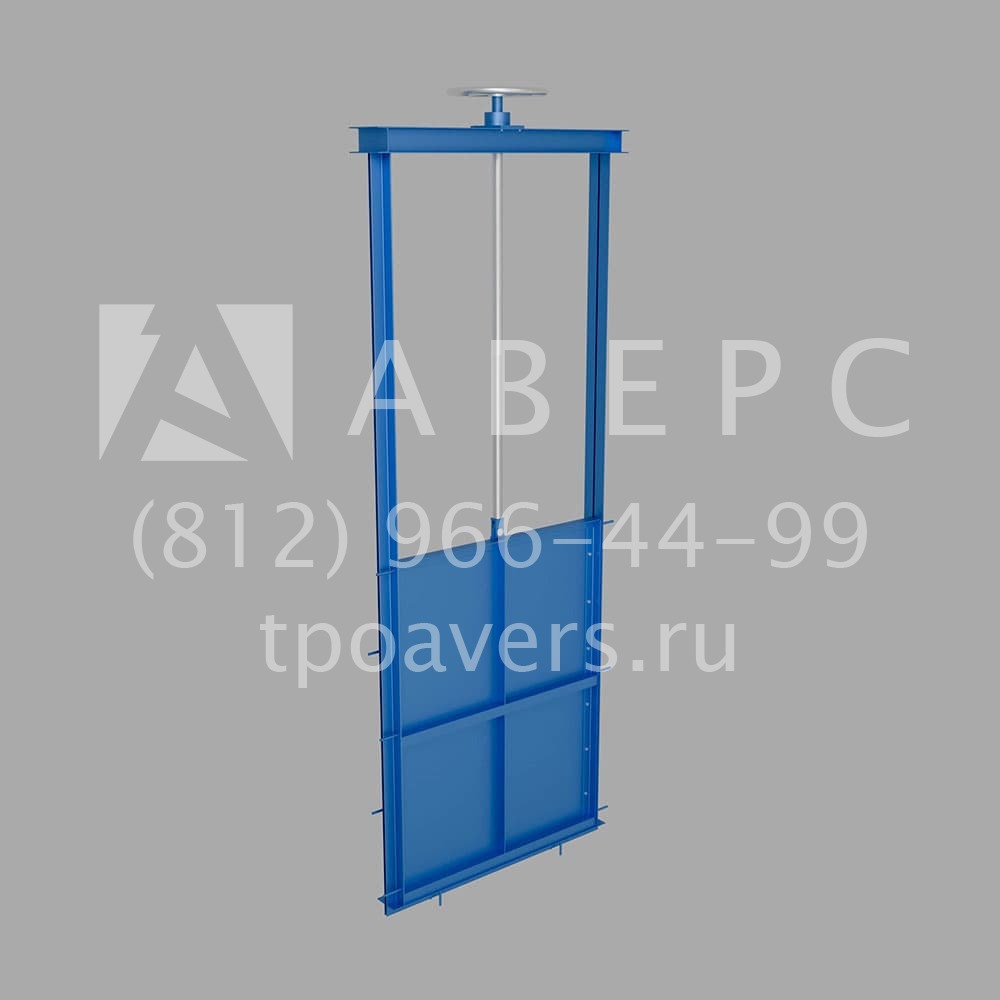

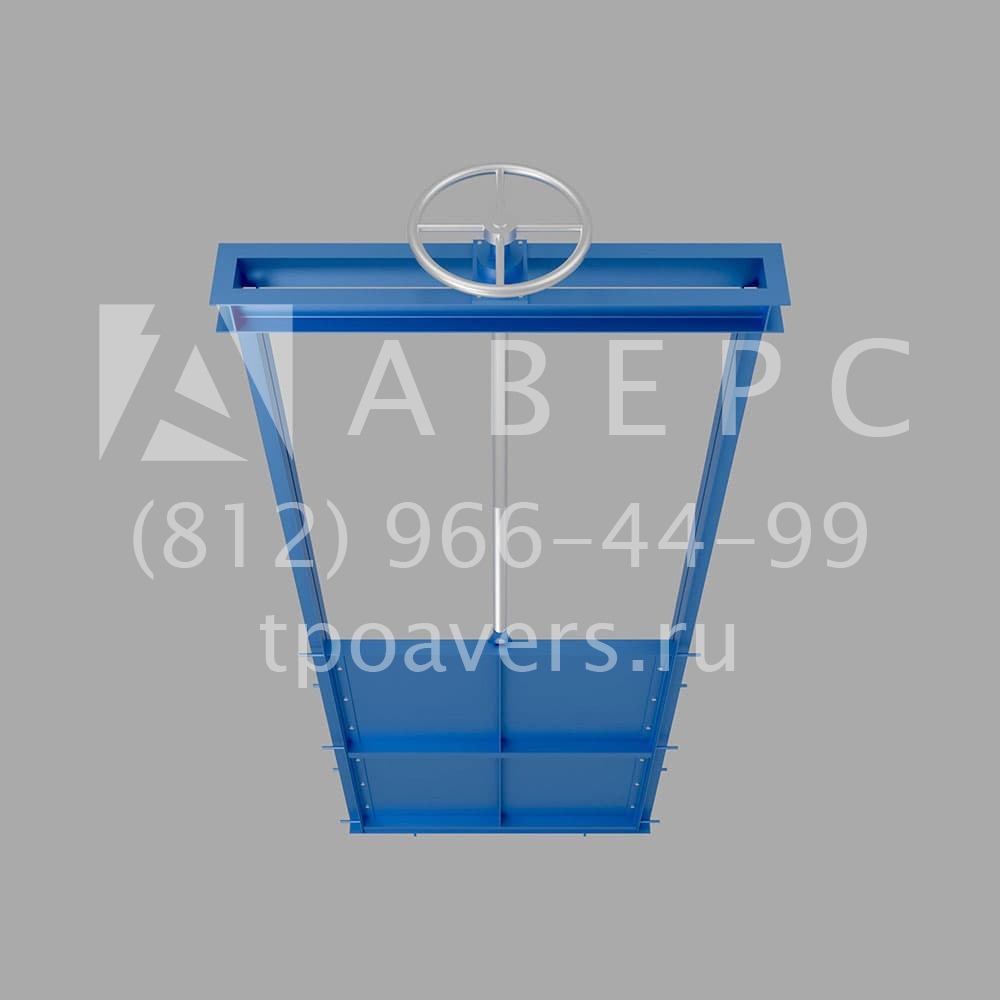

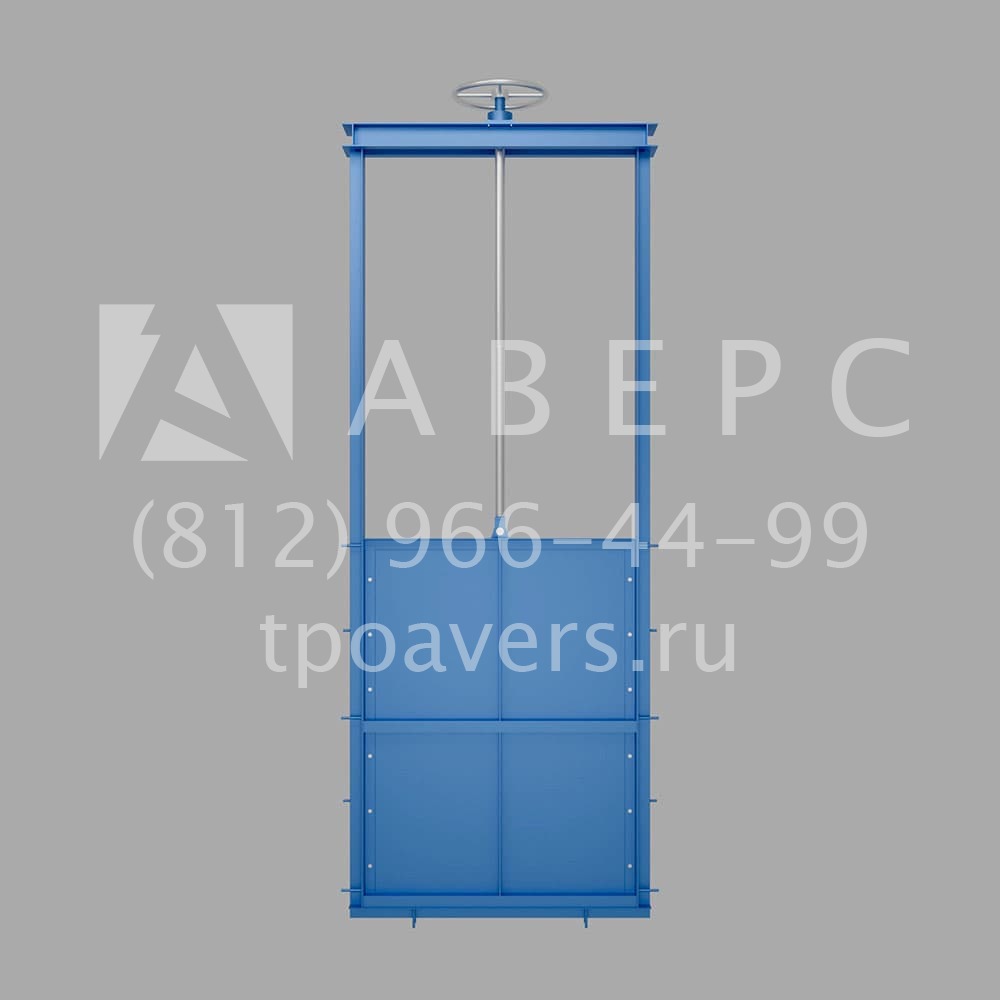

Канальные затворы предназначены для работы с жидкостями; основным элементом затвора является корпус (рама), в котором находится лопасть (затвор), перемещающаяся вверх и вниз, и трехсторонняя система уплотнения (снизу и с боков), предотвращающая утечку жидкости. Верхняя часть корпуса крепится болтами к траверсе, на которой закреплен привод. Стандартные затворы могут устанавливаться на дно или стену канала и могут быть забетонированы или закреплены для обеспечения беспрепятственного потока, хотя закрепление несколько снижает пропускную способность. При анкерном креплении пропускная способность несколько снижается. В случае бетонирования открытая/закрытая пробка полностью открывает проход канала и не позволяет осадочным породам скапливаться по бокам открытой/закрытой пробки.

Крышка, защищающая шток, устанавливается независимо от системы фиксации рукоятки и поэтому может быть снята без демонтажа рукоятки. Это облегчает обслуживание задвижки, например, смазку штока. Шток ножевой задвижки изготовлен из нержавеющей стали. Это наше преимущество перед другими производителями, которые используют некорродирующую сталь с содержанием хрома 13%. Маховик шиберной ножевой задвижки изготовлен из чугуна с шаровидным графитом. Некоторые производители используют обычный чугун, но такие маховики часто ломаются под воздействием больших крутящих моментов и ударов. Траверса ручного управления имеет защищенную бронзовую гайку, компактную конструкцию и находится в герметичном корпусе, заполненном смазкой. Это позволяет управлять задвижкой с помощью ключа, без использования маховика (в конструкциях других производителей эта функция отсутствует).

Верхняя и нижняя крышки пневмопривода изготовлены из чугуна с шаровидным графитом для повышения ударопрочности. Это необходимый элемент для данного типа пневмоцилиндров. В пневмоцилиндрах используются стандартные уплотнительные прокладки, которые продаются повсеместно. Поэтому нет необходимости каждый раз обращаться непосредственно в компанию для их приобретения. Герметичные затворы предназначены для полного перекрытия открытых каналов потока. Щитовые затворы используются на промышленных предприятиях, в системах водоподготовки, ирригации и очистки сточных вод. Щитовые затворы состоят из рамы, щита, штока и привода. Рама затвора крепится к стене канала с помощью анкеров или заливается бетоном. Щит перемещается по раме с помощью тяг.

Щит имеет уплотнение, которое герметизирует ворота. Ворота могут приводиться в движение с помощью маховика, ручной коробки передач или электропривода. Рама и щит щитовых ворот изготавливаются из обработанных профилей нужной формы и свариваются в единое целое. Возможны следующие материалы: конструкционная сталь 09Г2С, нержавеющая сталь AISI 304, AISI 316L, алюминиевые сплавы, аустенитно-ферритная сталь 254SMO, дуплексная нержавеющая сталь. Шток из стали 45, коррозионностойкая сталь 20x13; EPDM - отличные уплотнительные свойства, подходит для чистой воды и сточных вод до 85°C. Нитрил - масло- и нефтестойкое уплотнение до 90°C. Силикон - термостойкое уплотнение с температурой 300°C, используемое в фармацевтической, пищевой и химической промышленности.

Герметичные ворота комплектуются различными типами приводов: Ручки-маховики используются для небольших ворот и значительно снижают стоимость готового изделия. По желанию заказчика экранированные ворота комплектуются системой удлинения штока и специальным криком для открытия и закрытия. Ручные редукторы используются для средних и больших ворот. Электроприводы подходят для всех типов ворот, на наши ворота устанавливаются электроприводы российского и зарубежного производства в соответствии с требованиями заказчика. Щитовые ворота из конструкционной стали могут быть покрыты следующими типами покрытий: эпоксидное покрытие до 85 микрон; Ferrotan - состав на основе полиуретанового лака, содержащий железную слюду для предотвращения коррозии; Allumatan - полиуретановый лак с алюминиевой пудрой и функциональными добавками, взвешенными в полиуретановом лаке.

Таблица подбора
