Щитовой затвор ручной

Описание и область применения

Затвор щитовой ручной предназначен для перекрытия потока сточных вод. На объектах водоснабжения и водоотведения они используются для перекрытия прямоугольных каналов и распределительных камер с прямоугольными отверстиями. Они также используются в небольших водоемах с прямоугольными отверстиями для обеспечения перекрытия всех конструкций в нормальных и взрывоопасных условиях. Размещение прокладки щитового затвора и его соединение с рамой щитового затвора имеет три и четыре стороны. Технические особенности. Ручные щитовые затворы бывают односторонними, вертикальными и сварными. Затвор состоит из рамы и герметичного экрана.

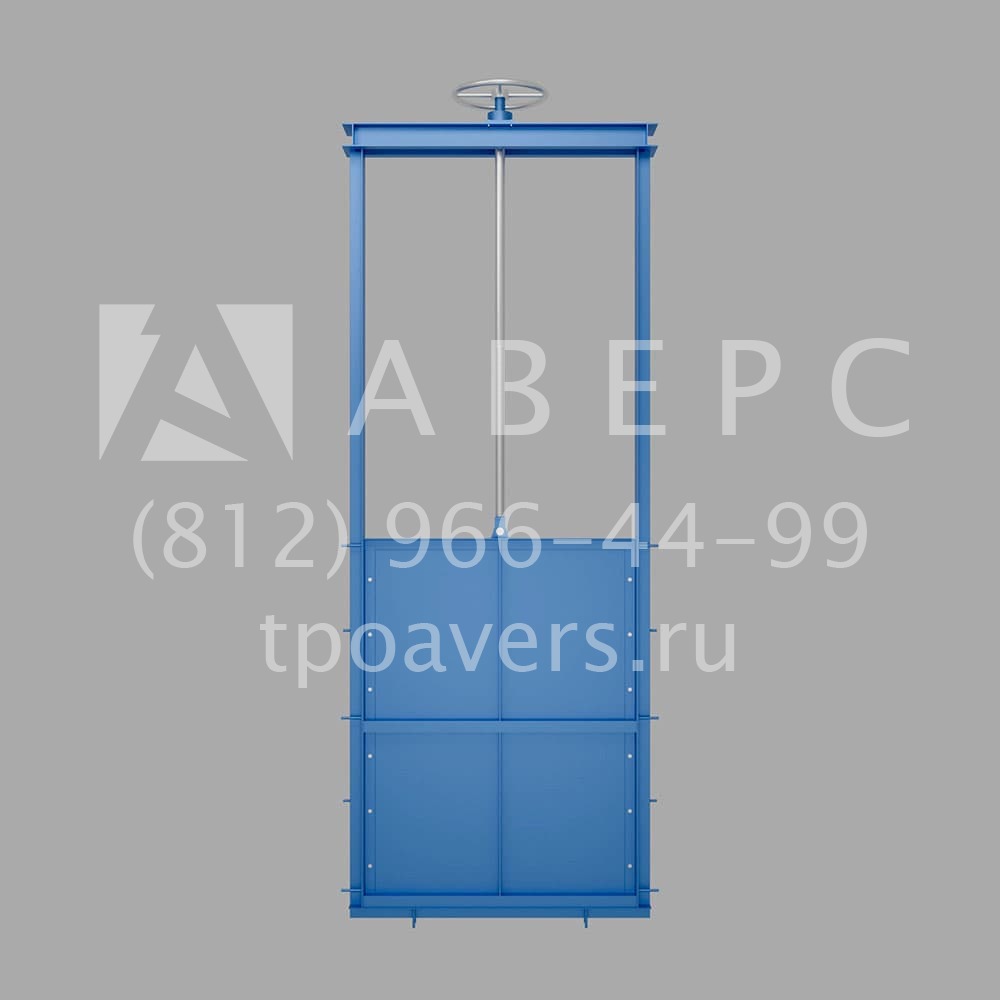

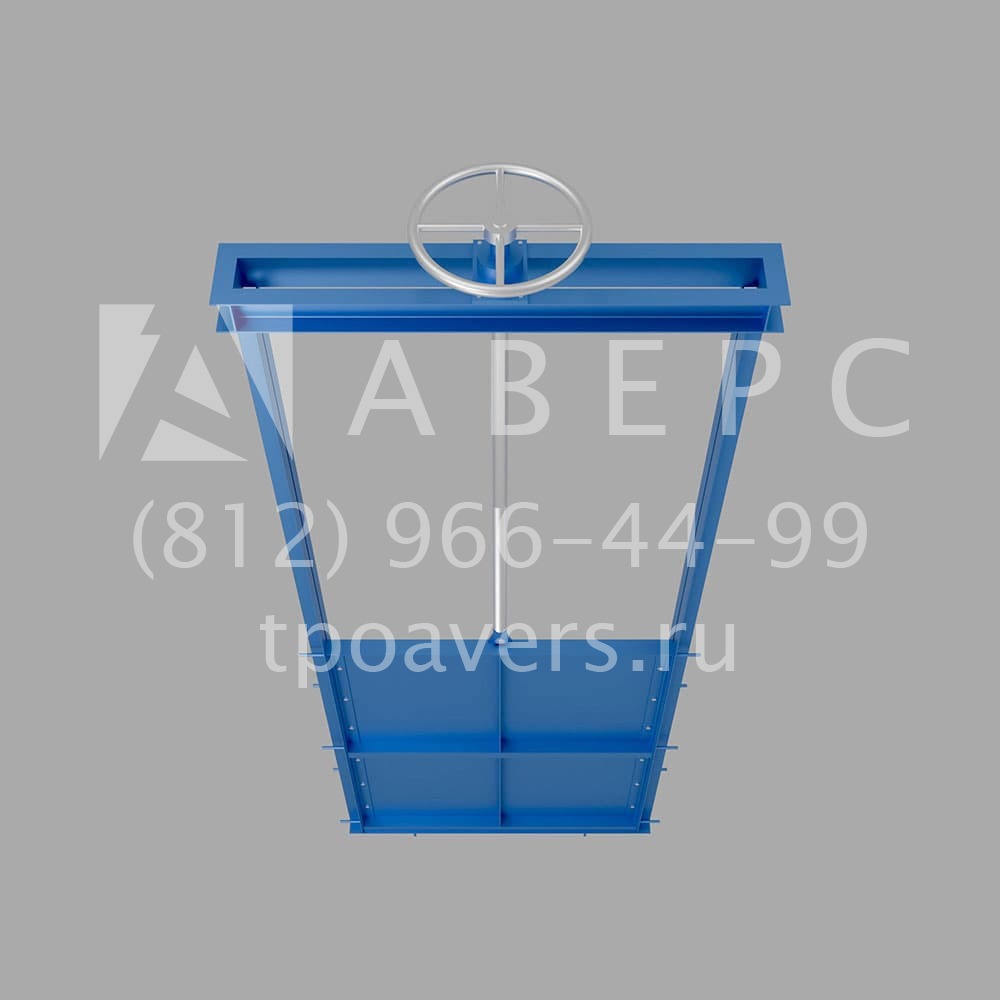

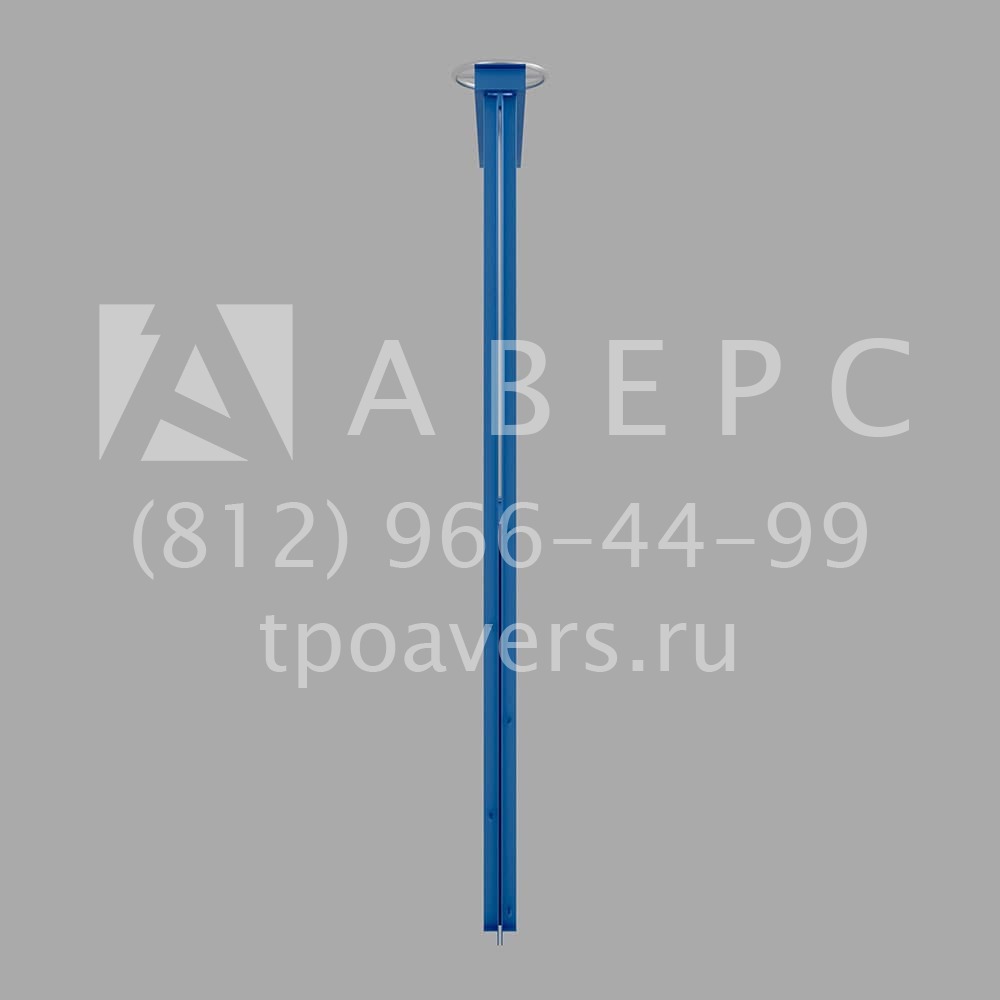

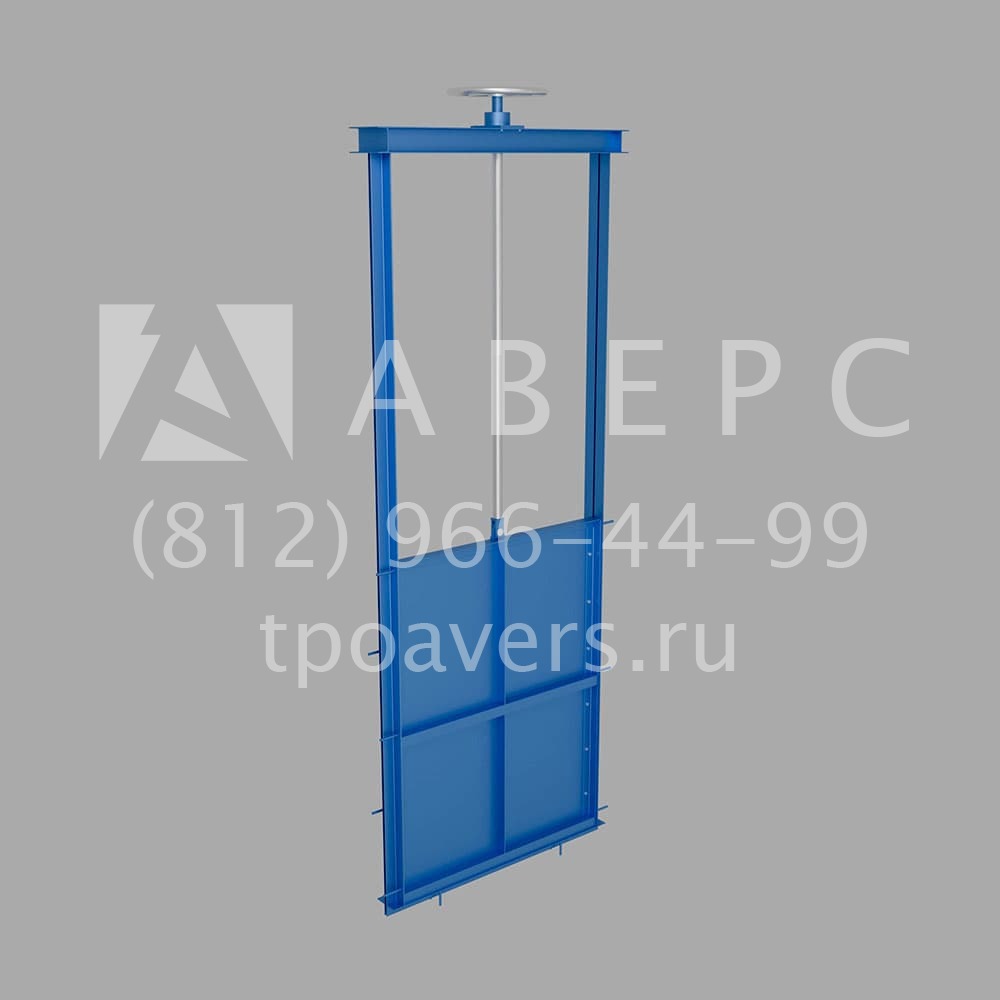

Рама затвора ручного изготавливается из листов толщиной 3 мм, согнутых в швеллеры, или из готовых швеллеров. Рама является направляющим элементом для щита затвора. Основание щита затвора изготавливается из квадратной трубы. Пластины затвора изготавливаются из листов толщиной 3-5,0 мм, которые равномерно распределяют нагрузку на основание. Щит оснащен резиновым уплотнением. Привод передает движение на подъемный винт, соединенный со щитом затвора специальным ключом, который преобразует вращательное движение винта в поступательное движение щита. При подъеме щита затвора винт ввинчивается в корпус щита затвора.

Затворы щитовые представляют собой запорно-регулирующие устройство и являются одними из самых распространенных затворов по сравнению с другими. Они устанавливаются на значительной глубине и могут управлять потоком жидкостей под землей, в то время как маховик управления находится на поверхности. Конструкция затвора состоит из корпуса, подвижного щита, перекрывающего поток, и подъемного устройства с маховиком. В зависимости от заказчика ручные щитовые затворы могут быть оснащены подъемным механизмом с электроприводом или ручной коробкой передач. Количество жидкости в проточном канале можно регулировать путем поднятия или опускания щита, что осуществляется с помощью муфты с ручным приводом. При изготовлении корпуса затвора используется специальная прочная износостойкая резина, которая обеспечивает его герметичность в течение длительного времени и исключает утечку жидкости.

Наша компания производит щитовые затворы для городских очистных сооружений, водоочистных станций и ирригационных систем. Затворы с ручным или электрическим приводом имеют нижние и боковые уплотнения для надежного перекрытия потока воды в открытых или закрытых бетонных каналах. Ворота складываются для обслуживания и ремонта. Затворы устанавливаются в теле канала или в водораспределительной камере на входе/выходе из канала. Установка в водотоке предполагает бурение отверстия в водотоке, установку затвора и последующее бетонирование отверстия. Установка затвора на выходе из водотока осуществляется с помощью анкерных болтов. Мы можем изготовить индивидуальный проект по предоставленным чертежам или на основе исходных размеров водотока для любого типа стандартных щитовых ворот. Расчеты и конструкции подбираются индивидуально для каждого заказчика.

Таблица подбора
